数字接地电阻测试仪测量步骤终于来了,赶紧收藏起来

  • 发布日期:2020-09-15     信息来源:本站      浏览次数:11
    •    数字接地电阻测试仪测量步骤终于来了,赶紧收藏起来

        数字接地电阻测试仪是在原有接地电阻测试仪的基础上,摒弃传统的人工手动发电方式,采用先进的大规模集成电路,并应用DC/AC变换技术,将三端按钮法和四端按钮法相结合,构成一种新型的接地电阻表。
        其工作原理是内部DC/AC变换器将直流电转换成交流低频恒流,通过辅助接地极C和被测对象e形成电路,在被测对象上产生交流电压降,经辅助接地极P送至交流放大器放大,经检测送至表头显示器。利用速率开关可以得到三种不同的极限:0~2Ω,0~20Ω,0~200Ω。

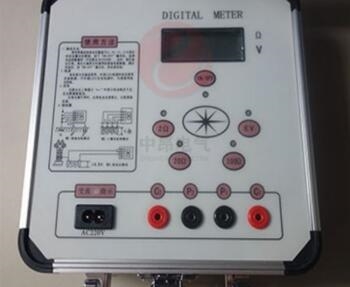

      数字接地电阻测试仪

        数字接地电阻测试仪的测量详细步骤如下:
        1、沿两个接地探头的辐射插件分别从20m接地至40m,插入深度为400mm。
        2、将接地电阻平放在靠近地面的接地电阻测量仪上,并进行接线。接线方法如下:
        1)在连接公共端子(四端子测量、后,用短的专用线和接地测量端子“E1”(三端子测量、或C2“接地。
        2)使用40m测量探头(电流探头、至仪表接地“C1”连接按钮的长专用线。
        3)专用导线来自测量探头(电压探头、和接地线剩余长度中心的测量端子“P1”。
        3、液位计后,检查检流计指针是否指向中心线,或将液位计指针“归零”至中心线。
        4、将“刻度”(或粗调旋钮、调到大倍数,缓慢转动发电机旋转手柄(指针偏移、,转动“测量盘”(或微调旋钮、,将电流计指针指向中心线。
        5、当电流计指针接近天平时(指针靠近中心线、,转动旋转手柄使转速超过120r/min,调整“测量盘”使指针指向中心线。
        6、当显示刻度太大时,“测量转台”读数太小(小于1、,难以准确读取。在这种情况下,应将“刻度”设置为较小的倍数,将“测量刻度盘”指针复位到中心,读取准确读数。
        7、数字接地电阻测试仪的测量结果,即r=“放大率”读数X“测量刻度盘”读数。
