使用互感器伏安特性测试仪前应先了解这些!

  • 发布日期:2020-08-03     信息来源:本站      浏览次数:31
    •    使用互感器伏安特性测试仪前应先了解这些!

        互感器伏安特性测试仪采用MBC电源控制技术,单相交流220V输入电源,工作电源和电源共用一个输入端口,设计更加科学合理,使用更加安全可靠。设备的功率输出均为实际电压、电流值,波形为标准正弦波,频率为50-60Hz,能有效模拟变压器的真实状态,满足相关检修规程要求。
        伏安特性是指电流互感器一次侧开路、二次侧励磁电流与外加电压的关系曲线,实际上是铁芯的磁化曲线,故又称励磁特性。试验的主要目的是检查变压器的铁芯质量,通过识别磁化曲线的饱和程度计算出10%的误差曲线,判断变压器二次绕组是否存在匝间短路。

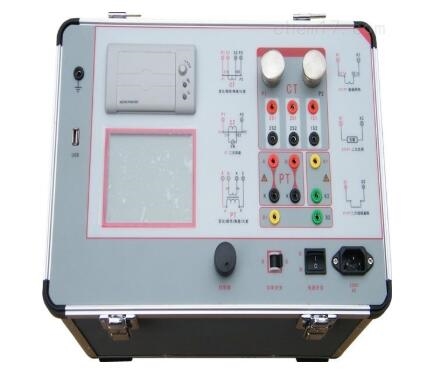

      互感器伏安特性测试仪

        互感器伏安特性测试仪在使用时应注意哪些事项?
        1、电流互感器伏安特性试验仅对有继电保护要求的二次绕组进行。试验前,应将电流互感器二次绕组引线及CT接地线拆除,并采取可靠的安全措施防止接地,即在试验过程中应保证CT各相可靠且独立于应用设备,否则可能损坏设备。
        2、与以往或出厂时测得的伏安特性曲线相比,电压不应明显降低。如果有明显的减少,检查二次绕组是否匝间短路。当出现匝间短路时,曲线开始处的电流略低于正常值。因此,在试验过程中,应在曲线开始处测量更多的点。一般取10个电流点,即每10%额定电流取一个电流点。逐点读取并记录相应的电压和电流值。为了消除变压器中的剩磁,保证测量数据的准确性,必须对各点进行升压,从零开始增加电流。
        3、电流表应内部连接。
        4、为了使互感器伏安特性测试仪测量准确,首先对电流互感器进行消磁,即先增大额定电流值,再降至0,然后逐点升高典型的U-I特性曲线。
